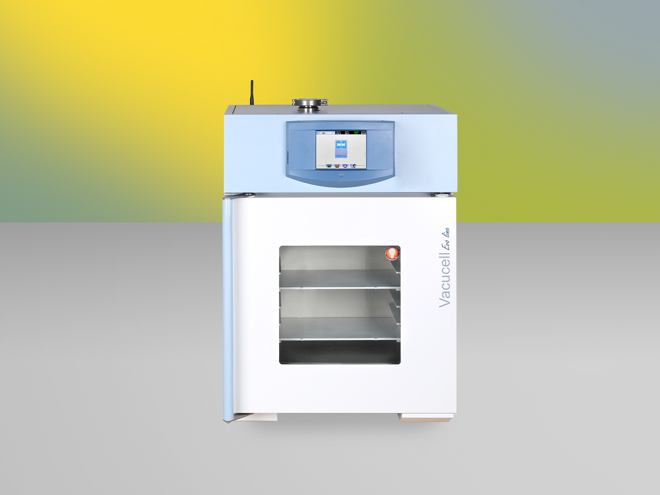

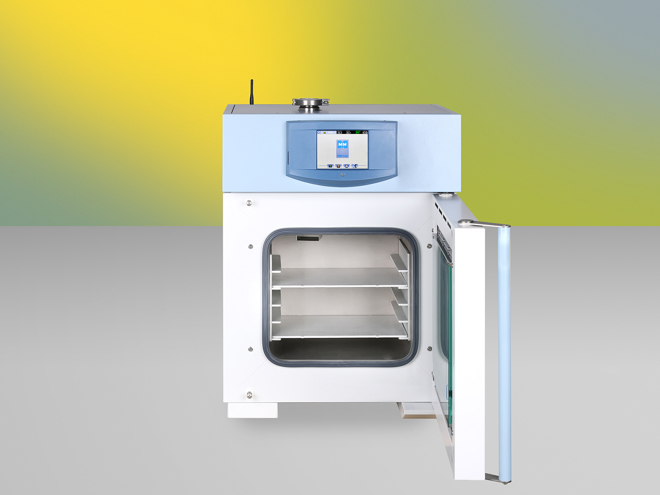

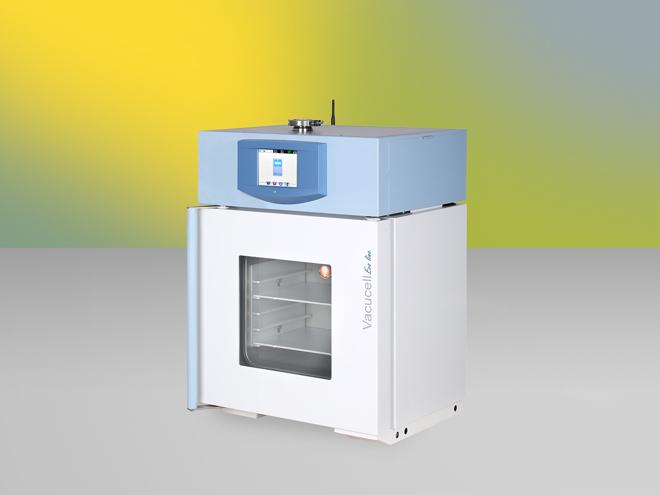

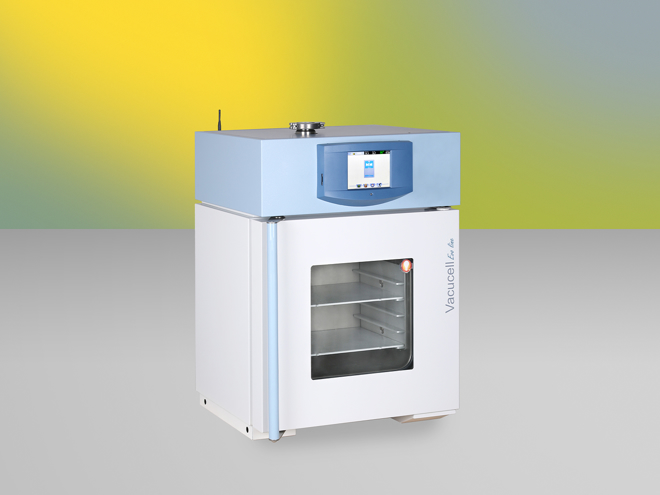

Vacucell 22 - EVO line

Alle Abbildungen sind illustrativ und können sich vom realen Produkt geringfügig unterscheiden.
  • schnell, wirtschaftlich, umweltfreundlich – ein Labortrockenschrank für höhere Ansprüche
  • das Kammervolumen 22 Liter
  • der Temperaturbereich von 5 °C über der Umgebung bis 250/300 °C
  • er zeichnet sich durch einen lautlosen Gang und einer feinen Probenbeheizung in der Kammer aus, er bietet eine qualitativ hochwertige und sichere Probenbeheizung und -trocknung bis zum konstanten Gewicht an
  • ein hoher Bedienungskomfort, eine genaue Temperaturregelung und kurze Temperaturausgleichszeiten in der Kammer nach dem Türöffnen
  • für eine vollkommene Trocknung thermisch labiler und oxidationssensibler Werkstoffe, formkomplizierter Bestandteile, eine Probentrocknung bis zum konstanten Gewicht etc. im Vakuum geeignet
  • eine breite Auswahl optionaler Ausstattung und Zubehörs (z.B. eine Ergänzung um einen Unterbau „Vacustation“ mit Einbaumöglichkeit von ausgewähltem Vakuumpumpentyp, …)
Ich interessiere mich um Vacucell 22 - EVO line
Technische daten

Innenabmessungen Edelstahl DIN 1.4571

volumen 22 l
Tiefe 260 mm
Breite 340 mm
Höhe 300 mm

Tablaren

Anzahl 2 Stück
Führungen für die Tablaren 5 max. Anzahl

Minimal Tablaren-Abstand

Höhe 36 mm

Tablare-Nutzabmessungen

Breite × Tiefe 280 × 236 mm

Außenabmessungen (inklusive Tür und Griff)

Tiefe 500 mm
Breite 560 mm
Höhe (einschl. der Palette) 780 mm

Verpackung – Abmessungen

Tiefe 660 mm
Breite 720 mm
Höhe (einschl. der Palette) 960 mm

Gewicht

brutto 91 kg
netto 68 kg

Arbeitstemperature (Anfang der Regulation)

von 5 °C über der Umgebungstemp. bis: 250 °C

Temperaturabweichungen nach DIN 12 880 Teil 2, von der Arbeitstemp.- Al-Tablaren, Druck 5–10 mbar

Zeitlich bis: 0,4 ± °C
Räumlich bei 200 °C bis: 2 ± °C
Räumlich bei 100 °C bis: 5 ± °C

Temperaturabweichungen nach DIN 12 880 Teil 2, von der Arbeitstemp.- Edelstahl-Tablaren, Druck 5–10 mbar

Zeitlich bis: 0,5 ± °C
Räumlich bei 100 °C bis: 10 ± °C
Räumlich bei 200 °C bis: 18 ± °C

Anlaufsdauer auf 98% bei der Spannung 230V Al-Tablaren, Druck 5–10 mbar

bis 100 °C 60 min
bis 200 °C 80 min

Anlaufsdauer auf 98% bei der Spannung 230V Edelstahl-Tablaren, Druck 5–10 mbar

bis 100 °C 130 min
bis 200 °C 170 min

Wärmeabgabe an Umgebung

bei 100 °C 150 W
bei 200 °C 300 W

Vakuumanschluß

Kugelhahn mit Innengewinde 1/4 ''
Meßdurchführung DN (ISO KF) 40 mm
Vakuumanschluß DN (ISO KF) Inklusive Schlauchende Ø 12 mm 16 mm

El. Parameter - Netz 50/60 Hz

Nominalspannung 230 V
max. Leistungsaufnahme 0,8 kW
Atrorm 3,5 A
Leistungsaufnahme in der Bereitschaftslage (stand by) 11 W

Max. zulässige Tablarenbelastung**)

Tragkraft gesamt 35 kg/Schrank
Tragkraft der Schrank 20 kg

Anmerkung: Alle technischen Angaben beziehen sich auf leere Kammer (falls es nicht anders angeführt ist).

Bauart- und Ausführungsänderungen vorbehalten
Die Werte können in Abhänggkeit von konkreten Aufbereitungsgut- und Medienparametern unterschiedlich sein.
Zum Herunterladen Optionale Ausstattung und Zubehör
Optionale Ausstattung und Zubehör
  • Hinweis
    Alle Abbildungen sind illustrativ und können sich vom realen Produkt geringfügig unterscheiden.
  • Schutzthermostatklasse nach DIN 12880 (anwendereinstellbar)
    Der Schutzthermostat dient zum Schutze eines exponierten Beschickungsgutes, des Gerätes selbst sowie dessen Umgebung bei einem unerwarteten Regelungsablauf oder einer Störung. Die Temperatur in der Kammer wird durch einen unabhängigen Kontrollblock gemessen und ausgewertet. Bei einer Überschreitung der Schutzthermostatgrenzen werden die Heizkörper von der Netzspannung abgeschaltet und die Schrankbeheizung wird gestoppt.
    Schutzthermostatklasse nach DIN 12880 (anwendereinstellbar)
  • Edelstahlregal
    Fach aus Edelstahl AISI 304, geeignet zur Unterbringung einer Probe von geringerer Größe in der Kammer.
    Edelstahlregal
  • Alu-Regal
    Die Aluminiumfächer garantieren eine schnelle und effiziente Wärmeübertragung in die Proben
    Alu-Regal
  • Türschloss (gleicher Schlüssel pro Bestellung)
    Mechanisches Schloss der Gerätetür zur grundlegenden Sicherheitsebene. Es wird mit zwei Schlüsseln geliefert.
    Türschloss (gleicher Schlüssel pro Bestellung)
  • Türschloss (verschiedene Schlüssel pro Bestellung)
    Mechanisches Schloss der Gerätetür zur grundlegenden Sicherheitsebene. Es wird mit zwei Schlüsseln geliefert. Im Rahmen eines Gerätesets werden verschiedene Schlosseinlagen unterschieden.
    Türschloss (verschiedene Schlüssel pro Bestellung)
  • Automatisches Türschloss
    Das Gerät ist mit einem elektromagnetischen Mechanismus zum Versperren-Zusperren der Tür ausgestattet. Man kann diesen manuell oder automatisch steuern.
    Automatisches Türschloss
  • Edelstahlmantelausführung
    Edelstahlausführung des Gerätemantels inklusive eines Griffes aus Edelstahl AISI 304
    Edelstahlmantelausführung
  • Edelstahlinterieur DIN 1.4301/AISI 304
    Standardausführung der Kammer aus Edelstahl AISI 304
    nur Kammer-Innenausstattung, Kammer stets von DIN 1.4571/AISI 316 Ti
    Edelstahlinterieur DIN 1.4301/AISI 304
  • Edelstahlinterieur DIN 1.4404/AISI 316L
    Optionale Kammerausführung aus Edelstahl AISI 316 mit einer höheren chemischen Widerstandsfähigkeit
    nur Kammer-Innenausstattung, Kammer stets von DIN 1.4571/AISI 316 Ti
    Edelstahlinterieur DIN 1.4404/AISI 316L
  • Flexibler PT Sensor
    Ein mobiler Zusatzfühler in der Kammer zur Temperaturmessung an oder in der Probe. Er wird zur Temperaturregelung nicht verwendet. Die Daten des Zusatzfühlers werden auf dem Display als eine weitere Temperaturangabe angezeigt. (max. 4)
    Flexibler PT Sensor
  • Flexibler PT Sensor bei Temperatur 300 °C
    Ein mobiler Zusatzfühler für höhere Temperaturen.
    (rücksprache erforderlich)
    Flexibler PT Sensor bei Temperatur 300 °C
  • Durchführung CF Ø 40 mm B
    Durchführung aus Edelstahl DN 40 CF auf der Rückseite der Kammer
    Durchführung CF Ø 40 mm B
  • Durchführung – Spezialform oder -position
    Eine Durchführung mit Edelstahlkörper ermöglicht ein Durchziehen von Leitern, Fühlern etc. in der Kammer. Optionale Größe, Form oder Position in der Wand.
    (rücksprache erforderlich)
    Durchführung – Spezialform oder -position
  • Interieurbeleuchtung (ohne Fenster)
    Eine wärmebeständige Innenraumbeleuchtung mit Berührungsschalter.
    Interieurbeleuchtung (ohne Fenster)
  • Spezielle Schrankanpassung für Isolatortechnologien
    Eine Gruppe mechanischer Anpassungen des Gerätes für einen fixen Anschluss an den Laborisolator.
    (rücksprache erforderlich)
    Spezielle Schrankanpassung für Isolatortechnologien
  • Modifizierung ohne Partikeln
    Abdichtung der Kammer und des Ventilators zur Verhinderung einer Partikel-Eindringung in die Kammer von außen.
    (rücksprache erforderlich)
    Modifizierung ohne Partikeln
  • Vacustation
      Ein lackierter Schrank im Gerätedesign zur Unterbringung der Vakuumpumpe unter das Gerät Vacucell der jeweiligen Größe.
    Vacustation
  • Vakuumpumpe Vacubrandt MZ2CNT+AK+EK
    Vakuumpumpe Vacubrandt MZ2CNT+AK+EK
  • Vakuumpumpe Vacubrandt MD4CNT+AK+EK
    Vakuumpumpe Vacubrandt MD4CNT+AK+EK
  • Vakuumpumpe optional
    (rücksprache erforderlich)
    Vakuumpumpe optional
  • Spezielle Elektrodurchführung
    (rücksprache erforderlich)
    Spezielle Elektrodurchführung
  • Aggressive Heizung
    Service-Funktion mit der Möglichkeit, die Anlaufzeiten zu erhöhen oder herabzusetzen. Durch diese Funktion können Eigenschaften des Gerätes geändert werden.
    Aggressive Heizung
  • Innensteckdose max. 100 °C (230 V, Sicherung 3 A, IP67)
    Die Vakuumfest Steckdose (Nennspannung 230 V, Sicherung 3 A, Deckung IP67) ist inmitten der Kammer an der Seitenwand untergebracht.
    (rücksprache erforderlich)
    Innensteckdose max. 100 °C (230 V, Sicherung 3 A, IP67)
  • Potentialloser Kontakt (BMS) - Fernalarm 24V/1A
    Der potentiallose Kontakt ist auf einen Konnektor ausgeführt, an den man die Spannung bis 24 V/1 A anschließen kann. Er dient zur Vornahme eines Fernalarms (in angelsächsischen Ländern wird der als BMS relay – Building Management System relay bezeichnet) – d.h. durch eine Fernleitung, die durch ein eingebautes Relais des potentiallosen Kontakts unterbrochen wird, es wird die Information über eine Störung in andere Räumlichkeiten übertragen, als wo der Wärmeschrank aufgestellt ist. Das Relais wird in allen auf dem Display angezeigten Fehlerzuständen entkoppelt.
    Potentialloser Kontakt (BMS) - Fernalarm 24V/1A
  • Notstopp-Taste
    Ein Hardware-Hauptschalter mit Sperrsystem, der im Bedarfsfalle den Stromanschluss abschaltet.br> (rücksprache erforderlich)
    Notstopp-Taste
  • Nationale Stromsteckdosenausführung
    Die Endung der Stromzuleitung gemäß der einschlägigen nationalen Norm
    (rücksprache erforderlich)
    Nationale Stromsteckdosenausführung
  • Verschiebung der Arbeitstemperatur [°C]
    Erhöhung der Arbeitshöchsttemperatur auf 300°C
    Verschiebung der Arbeitstemperatur [°C]
  • Vakuumregulierung automatisch (0.1-1100 mbar) mit Lufteinfüllung
    Regelung für ein tieferes Vakuum
    Vakuumregulierung automatisch (0.1-1100 mbar) mit Lufteinfüllung
  • Digitale Vakuumanzeige (0.1-1100 mbar)
    Anzeige eines tieferen Vakuums
    Digitale Vakuumanzeige (0.1-1100 mbar)
  • Analogoutput 4-20mA
    Das Gerät beinhaltet einen Konverter der Soll-Größe (Temperatur, CO2-Konzentration) am Output 4-20 mA mit Ausführung auf den Konnektor-Anschluss. Es handelt sich um eine durch das Gerät gelesene und auf 4-20 mA übertragene Größe. Der Kunde verarbeitet den Wert selbst und hat auch die Kalibrierung der Fühler sicherzustellen. Die Daten kann man mithilfe des WarmComm nicht sammeln.
    Analogoutput 4-20mA
  • Software Warmcomm 4 Basic (B)
    Das WarmComm 4 ist zur Aufzeichnung des Ablaufs von der Geräteregelung bestimmt. Das Programm benutzt die Anordnung Server – Klient. In dieser Konfigurierung sind überwachte Geräte an den Server angeschlossen, der die während der Regelung gewonnenen Daten aufzeichnet und speichert. Die einzelnen Anwender kommen dann zu diesen Daten mittels des Klienten. Diese Anordnung kann man im Rahmen eines PCs oder im Rahmen eines lokalen Netzes vornehmen.
    Software Warmcomm 4 Basic (B)
  • Software Warmcomm 4 Professional (P)
    Das WarmComm 4 ist zur Aufzeichnung des Ablaufs von der Geräteregelung bestimmt. Das Programm benutzt die Anordnung Server – Klient. In dieser Konfigurierung sind überwachte Geräte an den Server angeschlossen, der die während der Regelung gewonnenen Daten aufzeichnet und speichert. Die einzelnen Anwender kommen dann zu diesen Daten mittels des Klienten. Diese Anordnung kann man im Rahmen eines PCs oder im Rahmen eines lokalen Netzes vornehmen.
    Software Warmcomm 4 Professional (P)
  • Software Warmcomm 4 FDA (F)
    Das WarmComm 4 ist zur Aufzeichnung des Ablaufs von der Geräteregelung bestimmt. Das Programm benutzt die Anordnung Server – Klient. In dieser Konfigurierung sind überwachte Geräte an den Server angeschlossen, der die während der Regelung gewonnenen Daten aufzeichnet und speichert. Die einzelnen Anwender kommen dann zu diesen Daten mittels des Klienten. Diese Anordnung kann man im Rahmen eines PCs oder im Rahmen eines lokalen Netzes vornehmen.
    Software Warmcomm 4 FDA (F)
  • Externer Drucker
    Zum Protokolldruck dient der Drucker EPSON TM-T20III.
    Externer Drucker
  • Software PrinterArchiv
    Das Programm Printer Archive ist zur Aufzeichnung aus dem Druckoutput des Gerätes bestimmt. Es dient als ein direkter Ersatz eines physischen Druckers. Die Aufzeichnung gibt es im fixen, voreingestellten Format. Breitere Handhabungsmöglichkeiten mit dem aufgezeichneten Protokoll inklusive Archivierung oder Ausdruck auf dem PC-Tischdrucker. Die Hardware-Ansprüche schafft ein üblicher PC mit der Operationssoftware Windows XP und höher. Für jedes angeschlossene Gerät ist ein freier Port RS 232 (COM) erforderlich. Die Höchstlänge des Verbindungskabels beträgt 15 m. Wegen ausführlicherer HW-Anforderungen informieren Sie sich bitte beim Verkäufer.
    Software PrinterArchiv
  • Messung der Innentemperatur, 1-Punktevorgang
    Validierung der Temperaturverteilung in der Kammer an der Referenztemperatur des Anwenders (1-Punkt).
    Messung der Innentemperatur, 1-Punktevorgang
  • Messung der Temperaturverteilung, 3-Punktevorgang
    Validierung der Temperaturverteilung in der Kammer an der Referenztemperatur des Anwenders (3-Punkt).
    Messung der Temperaturverteilung, 3-Punktevorgang
  • Messung der Temperaturverteilung, 9-Punktevorgang (DIN 12880)
    Validierung der Temperaturverteilung in der Kammer an der Referenztemperatur des Anwenders (9-Punkt).
    Messung der Temperaturverteilung, 9-Punktevorgang (DIN 12880)
  • Validierungsdokumentation
    Eine IQOQ-Dokumentation zur Aufstellungsumsetzung beim Kunden.
    Validierungsdokumentation
  • Kommunikationsmodul plus pro EVO
    Die optionale Ausstattung erweitert die Kommunikationsmöglichkeiten der Geräte Evo um Ethernet, Wi-Fi und USB Host. Auf die an USB-Host-Schnittstelle angeschlossene USB-Anlage im Kommunikationsmodul kann man Programmprotokolle und Audit Trail im CSV-Format exportieren. Den Audit Trail kann man auch im XML-Format exportieren. Ferner ist es möglich, die Programmeinstellung, das Anwenderverzeichnis und die Gerätekonfigurierung im binaren Format für den Redundanzbedarf exportieren.
    Kommunikationsmodul plus pro EVO
