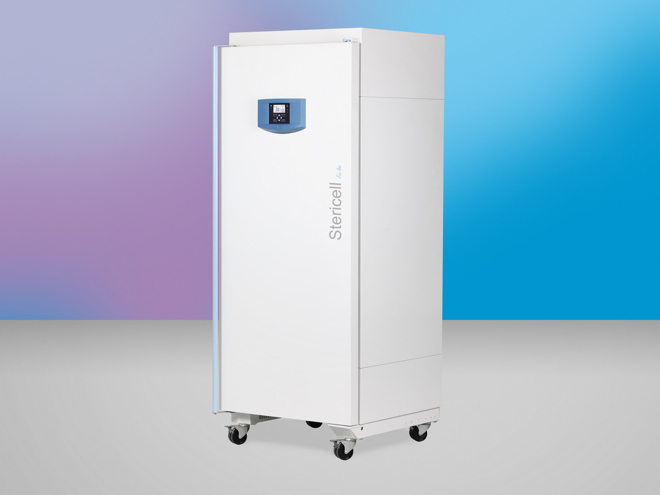

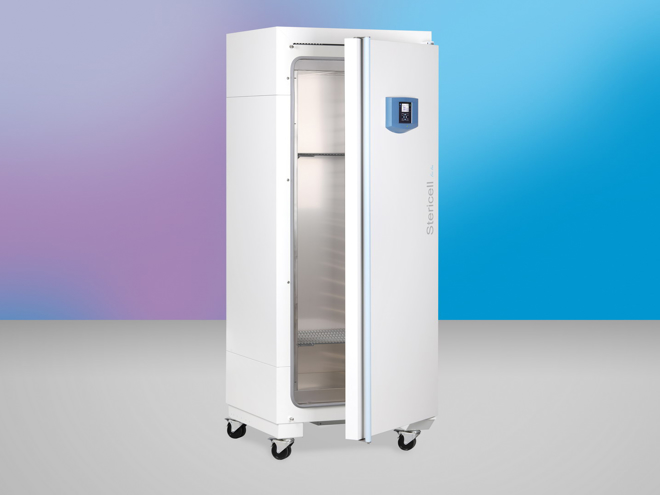

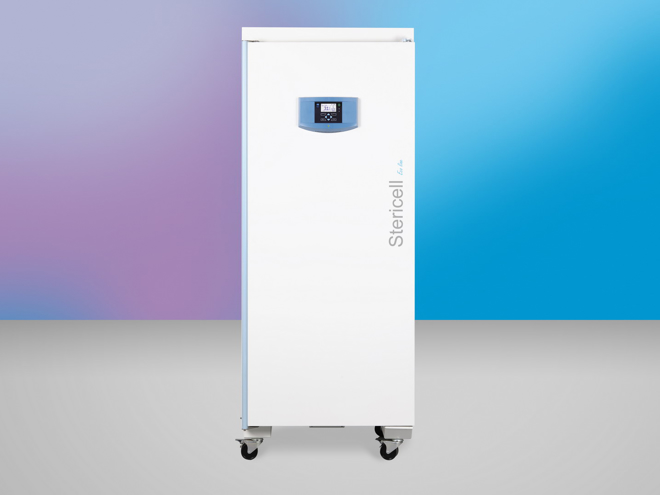

STERICELL 404 ECO

Alle Abbildungen sind illustrativ und können sich vom realen Produkt geringfügig unterscheiden.
  • ein Heißluftsterilisierungsgerät – erfüllt die Medizinmittelkriterien
  • das Kammervolumen 404 Liter
  • der Temperaturbereich von +10 °C über der Umgebung bis 250 °C
  • es zeichnet sich durch einem stillen Gang mit feiner Zwangsluftströmung in der Kammer mit Hilfe eines eingebauten Lüfters aus, der die Entstehung eines „Kaltluftbereiches“ eliminiert
  • ein hoher Bedienungskomfort, eine genaue Temperatur- und Zeitregelung, drei fix eingestellten Sterilisierungsprogramme
  • für Heißluftsterilisierung auf medizinischen Arbeitsstätten zu Laborzwecken mit Benutzungsmöglichkeit auch als Trockner geeignet
  • eine Ausführung mit mikroprozessorgesteuerten System Fuzzy logic, die Bedienungselemente auf einer Folientastatur untergebracht, Prozessinformationen auf einem LED-Display angezeigt
  • eine breite Auswahl optionaler Ausstattung und Zubehörs
  • ein Output zum Drucker- oder PC-Anschluss
  • eine Validierungsmöglichkeit (IQ , OQ)
Ich interessiere mich um STERICELL 404 ECO
Technische daten

Innenabmessungen Edelstahl DIN 1.4310

volumen 404 l
Tiefe 540 mm
Breite 540 mm
Höhe 1410 mm

Tablaren

Standardlieferung 2 Stück
Lagerfläche (b × t) 520 × 485 mm
Führungen für die Tablaren 19 max. Anzahl
Max. zulässige Belastung der Tablaren 70 mm

Max. zulässige Belastung der Tablaren *)

Tragkraft gesamt 100 kg/Schrank
Tragkraft der Tablare 30 kg/Tablare

Anzahl der Türen

1 Stück

Außenabmessungen (inkl. Tür und Griff)

Tiefe 790 mm
Durchmesser des Lüftungsstutzens äußerer/innerer 52/49 mm
Breite 760 mm
1910 (K)

Verpackung – Abmessungen – dreischichtiger Karton

Höhe 860 mm
Breite 830 mm
Höhe (inkl. der Palette) 2070 mm

Gewicht

brutto 175 kg
netto 150 kg

Arbeitstemp (Anfang der Regulation)

von 10 °C über die Umgebungstemp. bis: 250 °C

Wärmeabgabe bei 250 °C

1940 W

Luftwechselrate bei 250 °C

18 ca./St

Elektrische Parameter - Netz 50/60 Hz

max. Leistungsaufnahme 3,7 kW
Spannung 400/3NPE V
Strom 5,6 A
Leistungsaufnahme in der Bereitschaftslage (stand by) 5 W

*) Die Tablare können bis ca. 50 % der Fläche befüllt werden, es soll aber die gleichmäßige Luftzirkulation in der Kammer ermöglicht werden. Anmerkung: Alle technischen Angaben beziehen sich auf leere Kammer, Ventilatorgeschwindigkeit 100 %, Abtauen ausgeschaltet. (falls es nicht anders angeführt ist).

Bauart- und Ausführungsänderungen vorbehalten
Die Werte können in Abhänggkeit von konkreten Aufbereitungsgut- und Medienparametern unterschiedlich sein.
Optionale Ausstattung und Zubehör Zum Herunterladen Optionale Ausstattung und Zubehör
Optionale Ausstattung und Zubehör
  • Hinweis
    Alle Abbildungen sind illustrativ und können sich vom realen Produkt geringfügig unterscheiden.
  • Schutzthermostatklasse nach DIN 12880 (anwendereinstellbar)
    Der Schutzthermostat dient zum Schutze eines exponierten Beschickungsgutes, des Gerätes selbst sowie dessen Umgebung bei einem unerwarteten Regelungsablauf oder einer Störung. Die Temperatur in der Kammer wird durch einen unabhängigen Kontrollblock gemessen und ausgewertet. Bei einer Überschreitung der Schutzthermostatgrenzen werden die Heizkörper von der Netzspannung abgeschaltet und die Schrankbeheizung wird gestoppt.
    Schutzthermostatklasse nach DIN 12880 (anwendereinstellbar)
  • Sieb verchromt
    Sieb aus verchromtem Stahl zur optimalen Luftzirkulation
    Sieb verchromt
  • Sieb Edelstahl
    Sieb aus Edelstahl AISI 304 zur optimalen Luftzirkulation
    Sieb Edelstahl
  • Edelstahlregal, gelocht
    Gelochtes Fach aus Edelstahl AISI 304, geeignet zur Unterbringung einer Probe von geringerer Größe in der Kammer. Das gelochte Fach ersetzt das Sieb.
    Edelstahlregal, gelocht
  • Kammer ohne Siebhalter und ohne Siebe
    Es kann lediglich in Kombination mit einigen Optionen (höhere Kammer-Tragfähigkeit, Beschickungssystem, Rahmen, 316 L ) geltend gemacht
    Kammer ohne Siebhalter und ohne Siebe
  • Reagensglashalter (Loewenstein)
    Spezielle Halter für Reagenzgläser in diagonaler Position zum TBC-Testen. Die Halter werden auf herkömmliche Siebe gelegt.
    (außer Volumen 22)
    Reagensglashalter (Loewenstein)
  • Reagensglasregal Ø 16 mm
    Spezielle Halter für Reagenzgläser Ø 16 mm in senkrechter Position
    (außer Volumen 22)
    Reagensglasregal Ø 16 mm
  • Reagensglasregal Ø 22 mm
    Spezielle Halter für Reagenzgläser Ø 22 mm in senkrechter Position
    (außer Volumen 22)
    Reagensglasregal Ø 22 mm
  • Abtropfwanne
    Geschweißte Edelstahlwanne zur Kondensat-Sammlung aus den Proben in der Kammer
    Abtropfwanne
  • Probenaufhängesystem unter Kammerdecke
    Hängesystem für längere Proben (z.B. Schläuche) zum Aufhängen unter die Kammerdecke wegen einfacher Trocknung
    (außer Volumen 22)
    Probenaufhängesystem unter Kammerdecke
  • Linke Tür
    Türscharniere links. Der Schrank mit dem Volumen von 22 Litern wird in linker Ausführung nicht geliefert.
    Linke Tür
  • Türschloss (gleicher Schlüssel pro Bestellung)
    Mechanisches Schloss der Gerätetür zur grundlegenden Sicherheitsebene. Es wird mit zwei Schlüsseln geliefert.
    Türschloss (gleicher Schlüssel pro Bestellung)
  • Türschloss (verschiedene Schlüssel pro Bestellung)
    Mechanisches Schloss der Gerätetür zur grundlegenden Sicherheitsebene. Es wird mit zwei Schlüsseln geliefert. Im Rahmen eines Gerätesets werden verschiedene Schlosseinlagen unterschieden.
    Türschloss (verschiedene Schlüssel pro Bestellung)
  • Automatisches Türschloss
    Das Gerät ist mit einem elektromagnetischen Mechanismus zum Versperren-Zusperren der Tür ausgestattet. Man kann diesen manuell oder automatisch steuern.
    (außer Volumen 22)
    (Bei den Durchgangsversionen 55-2, 111-2, 222-2 und 404-2 gehört es zur Grundausstattung des Gerätes)
    Automatisches Türschloss
  • Edelstahlmantelausführung
    Edelstahlausführung des Gerätemantels inklusive eines Griffes aus Edelstahl AISI 304
    Edelstahlmantelausführung
  • Flexibler PT Sensor
    Ein mobiler Zusatzfühler in der Kammer zur Temperaturmessung an oder in der Probe. Er wird zur Temperaturregelung nicht verwendet. Die Daten des Zusatzfühlers werden auf dem Display als eine weitere Temperaturangabe angezeigt. (max. 1)
    Flexibler PT Sensor
  • Flexibler PT Sensor von der Innenseite der Tür ausgeführt
    Ein mobiler Zusatzfühler aus der Tür zur Temperaturmessung an oder in der Probe. Er wird zur Temperaturregelung nicht verwendet. Die Daten des Zusatzfühlers werden auf dem Display als eine weitere Temperaturangabe angezeigt. (max. 1)
    Flexibler PT Sensor von der Innenseite der Tür ausgeführt
  • Durchführung Ø 25 mm R (Mitte/Mitte)
    Eine Durchführung mit Edelstahlkörper ermöglicht ein Durchziehen von Leitern, Fühlern etc. in der Kammer. Ø 25 mm rechts an die Wandmitte platziert.
    Durchführung Ø 25 mm R (Mitte/Mitte)
  • Durchführung Ø 25 mm L (Mitte/Mitte)
    Eine Durchführung mit Edelstahlkörper ermöglicht ein Durchziehen von Leitern, Fühlern etc. in der Kammer. Ø 25 mm links an die Wandmitte platziert.
    Durchführung Ø 25 mm L (Mitte/Mitte)
  • Durchführung Ø 50 mm R (Mitte/Mitte)
    Eine Durchführung mit Edelstahlkörper ermöglicht ein Durchziehen von Leitern, Fühlern etc. in der Kammer. Ø 50 mm rechts an die Wandmitte platziert.
    Durchführung Ø 50 mm R (Mitte/Mitte)
  • Durchführung Ø 50 mm L (Mitte/Mitte)
    Eine Durchführung mit Edelstahlkörper ermöglicht ein Durchziehen von Leitern, Fühlern etc. in der Kammer. Ø 50 mm links an die Wandmitte platziert.
    Durchführung Ø 50 mm L (Mitte/Mitte)
  • Durchlegungsausführung (inklusive Deckbleche an der Entladungsseite)
    Wärmebeständige Innenraumbeleuchtung mit einem mechanischen Schalter.
    (außer Volumen 22)
    Durchlegungsausführung (inklusive Deckbleche an der Entladungsseite)
  • Deckbleche für die Beladungsseite
    Es ermöglicht eine Beschickungsgut-Beladung in einem Raum und dessen Entnahme nach der Wärmebehandlung im anderen Raum – z.B. durch Beladung im nichtsterilen – „schmutzigen“ – Raum und Entladung nach der Sterilisierung im sterilen – „reinen“ – Raum). Inklusive Deckbleche zum Einbau des Gerätes in die Wand an der Entladungsseite.
    (außer Volumen 22)
    Deckbleche für die Beladungsseite
  • Spezielle Schrankanpassung für Isolatortechnologien
    Eine Gruppe mechanischer Anpassungen des Gerätes für einen fixen Anschluss an den Laborisolator.
    (rücksprache erforderlich)
    (außer Volumen 22)
    Spezielle Schrankanpassung für Isolatortechnologien
  • Beschickungssystem
    Ausführung mit Transport- und Beschickungswagen
    (außer Volumen 22, 55, 111, 222 )
    Beschickungssystem
  • H13 HEPA Filter 99,95%
    Das Überdruckfilter HEPA H13 ist mit einem Außenventilator ausgestattet, der die Umgebungsluft über das HEPA-Filter in die Kammer treibt und dadurch einen Überdruck von ca. 20 Pa in der Kammer gegenüber der Umgebung sicherstellt. Beim Betrieb des Überdruckfilters HEPA kann es zur Verschlechterung der Thermohomogenitätsparameter kommen.
    H13 HEPA Filter 99,95%
  • H14 HEPA Filter 99,995%
    Das Überdruckfilter HEPA H14 ist mit einem Außenventilator ausgestattet, der die Umgebungsluft über das HEPA-Filter in die Kammer treibt und dadurch einen Überdruck von ca. 20 Pa in der Kammer gegenüber der Umgebung sicherstellt. Beim Betrieb des Überdruckfilters HEPA kann es zur Verschlechterung der Thermohomogenitätsparameter kommen.
    H14 HEPA Filter 99,995%
  • Schornsteinverlängerung direkt
    Mundstück für Luftoutput aus der Kammer zum Anschluss an externe Lüftungstechnik (direkt).
    Schornsteinverlängerung direkt
  • Schornsteinverlängerung 90°
    Mundstück für Luftoutput aus der Kammer zum Anschluss an externe Lüftungstechnik (gebogen - 90°).
    Schornsteinverlängerung 90°
  • Schornsteinverlängerung direkt (mit Kondensatabzug)
    Mundstück für Luftoutput aus der Kammer zum Anschluss an externe Lüftungstechnik (direkt mit Kondensat-Ableitung).
    Schornsteinverlängerung direkt (mit Kondensatabzug)
  • Schornsteinverlängerung 90° (mit Kondensatabzug)
    Mundstück für Luftoutput aus der Kammer zum Anschluss an externe Lüftungstechnik (gebogen - 90°, mit Kondensat-Ableitung).
    Schornsteinverlängerung 90° (mit Kondensatabzug)
  • Luftklappe automatisch (geöffnet/geschlossen)
    Es ist möglich, dies für das jeweilige Programmsegment zu- oder aufzumachen. Die akustische Anzeige erfolgt beim Öffnen der Lüftungsklappe während des Programmvorgangs. Es gilt lediglich bei den mit Klappenschalter ausrüsteten Geräten. Es ermöglicht das programmmäßige Zumachen und Aufmachen der Klappe von Lüftungsöffnungen des Gerätes.
    (außer Volumen 22)
    Luftklappe automatisch (geöffnet/geschlossen)
  • Gerätemodifizierung mit Rollen auf einstellbare Füße
    Anpassung des Gerätes mit Rollen auf einstellbare Füße zur größeren Stabilität.
    (außer Volumen 22, 55, 111, 222)
    Gerätemodifizierung mit Rollen auf einstellbare Füße
  • Gerätemodifizierung ohne Rollen auf Rollen
    Anpassung des Gerätes ohne Rollen für ein Gerät mit Rollen zur einfacheren Beförderung.
    (außer Volumen 22, 404)
    Gerätemodifizierung ohne Rollen auf Rollen
  • Rollen mit aufschiebbaren Füßen (Nivellierungsfüße)
    Anpassung des Gerätes für einstellbare Rollen zum Befahren und zur besseren Stabilität.
    (außer Volumen 22)
    Rollen mit aufschiebbaren Füßen (Nivellierungsfüße)
  • Geräte-Untertisch
    Ein befahrbarer Tisch im Gerätedesign zur höheren Flexibilität inklusive der Fächer fürs Dokumentablegen.
    (außer Volumen 22, 404)
    Geräte-Untertisch
  • Aggressive Heizung
    Service-Funktion mit der Möglichkeit, die Anlaufzeiten zu erhöhen oder herabzusetzen. Durch diese Funktion können Eigenschaften des Gerätes geändert werden.
    Aggressive Heizung
  • Potentialloser Kontakt (BMS) - Fernalarm 24V/1A
    Der potentiallose Kontakt ist auf einen Konnektor ausgeführt, an den man die Spannung bis 24 V/1 A anschließen kann. Er dient zur Vornahme eines Fernalarms (in angelsächsischen Ländern wird der als BMS relay – Building Management System relay bezeichnet) – d.h. durch eine Fernleitung, die durch ein eingebautes Relais des potentiallosen Kontakts unterbrochen wird, es wird die Information über eine Störung in andere Räumlichkeiten übertragen, als wo der Wärmeschrank aufgestellt ist. Das Relais wird in allen auf dem Display angezeigten Fehlerzuständen entkoppelt.
    Potentialloser Kontakt (BMS) - Fernalarm 24V/1A
  • Schaltung externer Klappe
    Das Signal für das Schalten der externen Klappe ist auf die Relaisspule hinter der Kammer ausgeführt. Die Relaiskontakte sind auf den Konnektor im Hinterfuß oder am Hinter-Gehäuse mit Elektronik ausgeführt. Auf dem Konnektor pin 2 ist der Kontakt des COM-Relais ausgeführt. Auf dem Konnektor pin 1 ist der Kontakt des NO-Relais ausgeführt. Die Konnektor-Belastbarkeit beträgt je 230 V/10 A.
    Schaltung externer Klappe
  • Nationale Stromsteckdosenausführung
    Die Endung der Stromzuleitung gemäß der einschlägigen nationalen Norm
    (rücksprache erforderlich)
    Nationale Stromsteckdosenausführung
  • Export von Protokollen auf USB-Flashdisk
    Falls der SC ECO mit der Schnittstelle USB Host ausgestattet ist, kann man eine USB-Anlage (Format FAT32) anschließen und das letzte Protokoll oder die letzten 100 Protokolle darauf exportieren (es wird das Protokoll eines Trocknungs- und eines Sterilisierungsprogramms nicht unterschieden). Die Protokolle haben das PRNS-Format und sind zum Lesen im Programm Printer Archiv bestimmt.
    Export von Protokollen auf USB-Flashdisk
  • Analogoutput 4-20mA
    Das Gerät beinhaltet einen Konverter der Soll-Größe (Temperatur) am Output 4-20 mA mit Ausführung auf den Konnektor-Anschluss. Es handelt sich um eine durch das Gerät gelesene und auf 4-20 mA übertragene Größe. Der Kunde verarbeitet den Wert selbst und hat auch die Kalibrierung der Fühler sicherzustellen. Die Daten kann man mithilfe des WarmComm nicht sammeln.
    Analogoutput 4-20mA
  • Externer Drucker
    Zum Protokolldruck dient der Drucker EPSON TM-T20III.
    Externer Drucker
  • Software PrinterArchiv
    Das Programm Printer Archive ist zur Aufzeichnung aus dem Druckoutput des Gerätes bestimmt. Es dient als ein direkter Ersatz eines physischen Druckers. Die Aufzeichnung gibt es im fixen, voreingestellten Format. Breitere Handhabungsmöglichkeiten mit dem aufgezeichneten Protokoll inklusive Archivierung oder Ausdruck auf dem PC-Tischdrucker. Die Hardware-Ansprüche schafft ein üblicher PC mit der Operationssoftware Windows XP und höher. Für jedes angeschlossene Gerät ist ein freier Port RS 232 (COM) erforderlich. Die Höchstlänge des Verbindungskabels beträgt 15 m. Wegen ausführlicherer HW-Anforderungen informieren Sie sich bitte beim Verkäufer.
    Software PrinterArchiv
  • Messung der Innentemperatur, 1-Punktevorgang
    Validierung der Temperaturverteilung in der Kammer an der Referenztemperatur des Anwenders (1-Punkt).
    Messung der Innentemperatur, 1-Punktevorgang
  • Messung der Temperaturverteilung, 3-Punktevorgang
    Validierung der Temperaturverteilung in der Kammer an der Referenztemperatur des Anwenders (3-Punkt).
    Messung der Temperaturverteilung, 3-Punktevorgang
  • Messung der Temperaturverteilung, 9-Punktevorgang (DIN 12880)
    Validierung der Temperaturverteilung in der Kammer an der Referenztemperatur des Anwenders (9-Punkt).
    Messung der Temperaturverteilung, 9-Punktevorgang (DIN 12880)
  • Messung der Temperaturverteilung, 27-Punktevorgang (DIN 12880)
    Validierung der Temperaturverteilung in der Kammer an der Referenztemperatur des Anwenders (27-Punkt).
    Messung der Temperaturverteilung, 27-Punktevorgang (DIN 12880)
  • Validierungsdokumentation
    Der Sterilisierungsvorgang muss durch dessen Anwender gemäß der Norm EN ISO 20857, Art. 9.4. validiert werden.
    Validierungsdokumentation
  • Ethernet-Kommunikation Port pro ECO
    Die optionale Ausstattung erweitert die Kommunikationsmöglichkeiten der Geräte ECO ums Ethernet.
    Ethernet-Kommunikation Port pro ECO
